UF小型單機袋除塵器（又稱UF單機內濾式機械振打收塵器）與國內其它單機相比，經濟實用，結構簡單緊湊，安裝容易，維護方便。主要用于各種庫頂，倉頂及各種輸送設備等排放和揚塵點收塵。在多機組合時，又可用于小型磨機，破碎機等連續工作線上作為收塵設備。該機組濾袋采用729復膜濾料，入口溫度＜120℃，在入口濃度10g/Nm3。出口排放濃度＜100mg/Nm3。如有特殊用途的地方，也可提供不銹鋼制或鋁制結構，耐腐蝕耐溫濾料的單機袋收塵器。
工作原理
含塵氣體由進氣口進入灰斗，或儲灰箱通過花板孔或直接通過花板孔三種方式進入濾袋。
含塵氣體經濾袋變?yōu)閮魵?，進入箱體，再通過箱體上部排氣口，由風機排走。粉塵積附在濾袋的內表面，且不斷增加，使袋收塵器的阻力不斷上升。當阻力上升到1200～1600Pa時，需對濾袋進行清灰再生。清灰時，首先關閉頂上風機，啟動振打電機，振打電機上偏心作用，帶動連桿，使振打軸左右來回轉動，濾袋就呈波紋狀態，使粉塵掉下，卸出。待清灰完即停止振打，重新啟動風機，使袋收塵器重新開始工作。上述動作是通過控制儀來自動控制完成的。

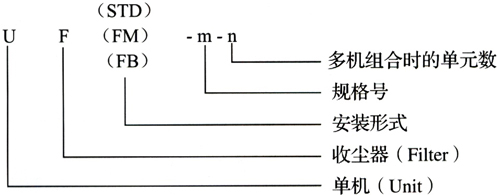

型號說明
該單機收塵器有2、3、4、5、6、7六個規格。其中2、3、4每種有三種安裝形式，5、6、7有兩種安裝形式。從滿足不同場合的使用要求，在需要連續運轉時，可采用多機組合形式。
STD（Standard):標準型、帶灰斗和支架、灰斗下接卸灰閥，插板閥等卸灰裝置。進風口方向可按用戶要求布置。
FM(FlangeMounted):底部敞開，法蘭直接安裝在料倉或庫頂部。
FB(FlangeBore):法蘭下部帶平底儲灰箱。
收塵器構造
基本結構上要有以下部分組成：（1）箱體：包括殼體、濾袋、檢修門、花板；（2）出風系統：包括風機、風機配用電機及傳動；（3）振打機構：包括振打減速電機、撥桿、連桿、振打軸等；（4）進氣和排灰部分，可分為三種：1、UF（STD）型下接灰斗，主要用于庫底及輸送設備的揚塵點。2、UF（FB）型帶有儲灰箱，主要用于濃度不高的通風口氣體凈化。3、UF（FM）型下部為敞開式，花板法蘭直接座在庫、倉排氣口，排氣直接通過花板孔進入濾袋。清灰時粉塵直接從花板孔卸出進入庫、倉等。
技術性能及外形尺寸
技術性能及尺寸/型號
|
UF(STD)-2
UF(FM)-2 UF(FB)-2 |
UF(STD)-3
UF(FM)-3 UF(FB)-3 |
UF(STD)-4
UF(FM)-4 UF(FB)-4 |
UF(STD)-5
UF(FM)-5 |
UF(STD)-6
UF(FM)-6 |
UF(STD)-7
UF(FM)-7 |
||
處理風量(m3/h)
|
1360
|
2720
|
4080
|
5450
|
6800
|
8160
|
||
額定
|
1020
|
2040
|
3060
|
4080
|
5100
|
6120
|
||
收塵器阻力(Pa)
|
1000～1500
|
|||||||
總過濾面積(m2)
|
18.6
|
37.2
|
55.8
|
74.4
|
93
|
111.6
|
||
濾袋數
|
24
|
48
|
72
|
96
|
120
|
144
|
||
振打減速電機型號
|
YCJ71B3-1.1-217
YCJ71B3-1.5-217
|
|||||||
振打減速電機功率(KW)
|
1.1
|
1.1
|
1.1
|
1.5
|
1.5
|
1.5
|
||
風機型號
|
C6-68型No3.15
|
C6-48型No3.15
|
C6-48型No4
|
C6-68型No5
|
C6-68型No5
|
C6-68型No5
|
||
風機電機型號
|
Y90S-2
|
Y100L-2
|
Y112M-2
|
Y132S1- 2
|
Y132S1- 2
|
Y132S1- 2
|
||
風機電機功率(KW)
|
1.5
|
3
|
4
|
5.5
|
5.5
|
7.5
|
||
卸灰閥型號
|
YXD-200
|
|||||||
卸灰閥電機功率(KW)
|
0.55
|
0.55
|
0.55
|
0.55
|
0.55
|
0.55
|
||

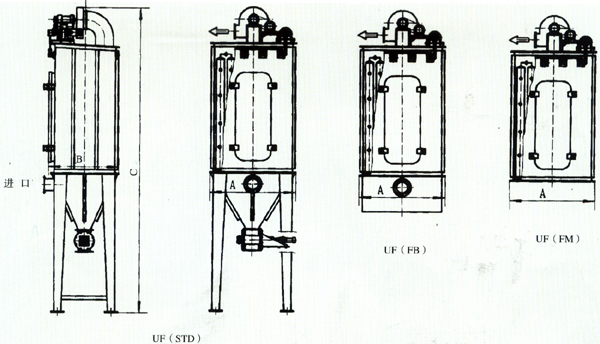

外形尺寸毫米
|
UF（STD）
|
長A
|
800
|
1446
|
2080
|
2080
|
2080
|
2090
|
寬B
|
1166
|
1179
|
1186
|
1476
|
1776
|
2081
|
||
高C
|
4937
|
5224
|
5899
|
6202
|
6202
|
6202
|
||
UF（FM）
|
長A
|
800
|
1446
|
2080
|
2080
|
2080
|
2090
|
|
寬B
|
1166
|
1179
|
1186
|
1476
|
1776
|
2081
|
||
高C
|
2838
|
2838
|
2998
|
3174
|
3174
|
3174
|
||
UF（FB）
|
長A
|
800
|
1446
|
2080
|
||||
寬B
|
1166
|
1179
|
1186
|
|||||
高C
|
3311
|
3311
|
3471
|
|||||
