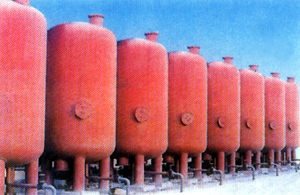

GSL型高速過濾器
GSL系列高速過濾器是現代工業水處理的主要裝置之一,其使用在原水懸浮物較多的情況下能確保出水水質的高質量,并具有過濾速度高、處理水量大、占地面積小、操作簡單省力不易出故障，能實現單臺或多臺過濾系統PC自動控制等優點。本過濾器不僅適用于過濾處理懸浮物較多的原水，而且在循環供水系統中使用可改善水質，提高水的循環利用率，以達到節約新水用量之目的。是當前工業水處理設施中必備的設備。
GSL系列高速過濾器非常適用于鋼鐵企業中凈化處理軋鋼、連鑄的濁水（含有氧化鐵皮及油質），以及凈循環水系統中旁濾處理。
GSL系列高速過濾器的操作分為人工操作和程序控制自動操作兩種。
1、技術性能
表一
規格
|
GSL-2
|
GSL-2.6
|
GSL-3
|
GSL-3.5
|
GSL-4
|
GSL-4.5
|
GSL-5
|
|
濾水面積（m2)
|
3.14
|
5.31
|
7.07
|
9.62
|
12.56
|
15.90
|
19.63
|
|
濾速(m/h)
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
|
濾水量(m3/h
)
|
125
|
210
|
280
|
385
|
500
|
635
|
785
|
|
進水壓力
|
≯4×105Pa
|
|||||||
濾前水水質
|
懸浮物
|
≤80mg/l
|
||||||
| 油
|
≤10～20mg/l
|
|||||||
濾后水水質
|
懸浮物
|
≤10mg/l
|
||||||
| 油
|
≤5～15mg/l
|
|||||||
過濾器內平均壓力損力
|
～0.5×105Pa
|
|||||||
過濾器清洗時參數
|
反洗水強速
|
40m3/m2h
|
||||||
| 反洗水壓力
|
1.5×105Pa
|
|||||||
| 反洗空氣強度
|
15m3/m2h
|
|||||||
| 反洗空氣壓力
|
0.7×105Pa
|
|||||||

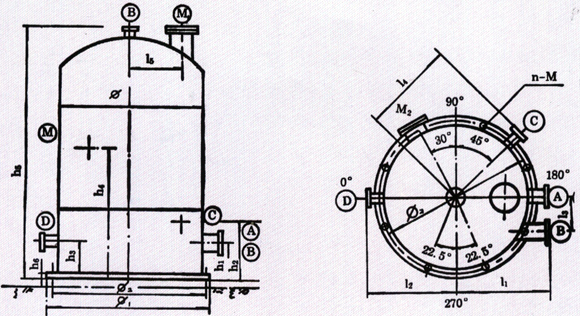

2、高速過濾器外型，接管圖和基礎尺寸：見圖一及表二
|
規格
|
CSL-2
|
CSL-2.6
|
CSL-3
|
CSL-3.5
|
CSL-4
|
CSL-4.5
|
CSL-5
|
|
|
A原水進水管
B反洗排水管 |
Dg200
|
Dg200
|
Dg250
|
Dg300
|
Dg350
|
Dg400
|
Dg400
|
|
|
A凈水出水管
B反洗排水管 |
Dg200
|
Dg200
|
Dg250
|
Dg300
|
Dg350
|
Dg400
|
Dg400
|
|
|
C反洗進氣管
|
Dg80
|
Dg80
|
Dg80
|
Dg80
|
Dg100
|
Dg100
|
Dg100
|
|
|
D排水管
|
Dg100
|
Dg100
|
Dg100
|
Dg100
|
Dg100
|
Dg150
|
Dg150
|
|
|
E排氣管
|
Dg100
|
Dg100
|
Dg200
|
Dg200
|
Dg200
|
Dg200
|
Dg200
|
|
|
M1頂部人孔
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
|
|
M2側部人孔
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
|
|
11(mm)
|
1400
|
1500
|
1700
|
2000
|
2200
|
2450
|
2850
|
|
|
12(mm)
|
1400
|
1500
|
1700
|
2000
|
2200
|
2450
|
2850
|
|
|
13(mm)
|
500
|
500
|
600
|
650
|
700
|
800
|
800
|
|
|
14(mm)
|
1400
|
1500
|
1700
|
2000
|
2200
|
2450
|
2800
|
|
|
15(mm)
|
500
|
700
|
800
|
900
|
1200
|
1200
|
1200
|
|
|
h1(mm)
|
570
|
570
|
570
|
570
|
600
|
630
|
630
|
|
|
h2(mm)
|
900
|
900
|
900
|
900
|
1000
|
1100
|
1100
|
|
|
h3(mm)
|
570
|
570
|
570
|
570
|
600
|
630
|
630
|
|
|
h4(mm)
|
3240
|
3240
|
3340
|
3350
|
3500
|
3700
|
3825
|
|
|
h5(mm)
|
7100
|
7100
|
7100
|
7345
|
7620
|
8045
|
8325
|
|
|
h6(mm)
|
282
|
282
|
282
|
282
|
282
|
282
|
282
|
|
|
φ(mm)
|
2020
|
2620
|
3020
|
3520
|
4024
|
4524
|
5028
|
|
|
φ1(mm)
|
2290
|
2890
|
3290
|
3790
|
4290
|
4790
|
5290
|
|
|
φ2(mm)
|
2160
|
2760
|
3760
|
3660
|
4160
|
4660
|
5160
|
|
|
基礎螺栓n-M
|
8-M24
|
8-M24
|
8-M24
|
8-M24
|
8-M24
|
8-M24
|
8-M24
|
|
|
重量（噸）
|
設備重量
|
6.5
|
8.3
|
10.4
|
13.0
|
16.1
|
19.5
|
23.1
|
|
運行重量
|
29.8
|
47.5
|
62.2
|
86.6
|
116.7
|
149.1
|
188.5
|
|
注1：設備重量不包括濾料及水重，運行重量包括設備重量、濾料重量及水重。
注2：A、B、C、D、E管口法蘭盤均按PN=10×105Pa計。
